EYB432平膜壓力變送器
-
EYB432平膜型壓力變送器采用進口帶不銹鋼隔離膜片的高精度、高穩定性力敏芯片，經激光調阻和一定的信號處理，輸出工業標準的4～20mA或0～10mA信號。

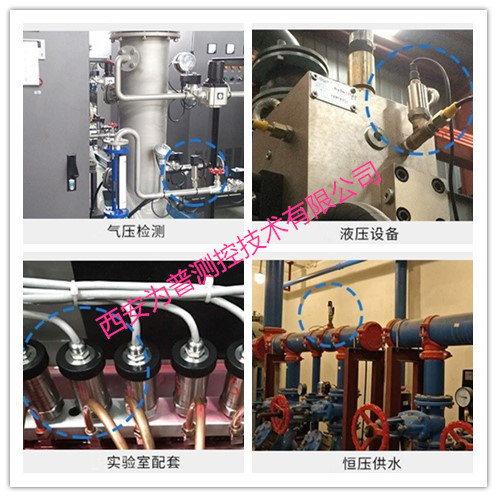

該變送器廣泛用于石油、化工、冶金、電力、環保等領域?qū)Ωg性氣體、液體、蒸汽的表壓、絕壓的精確測量。
儀表特點：
測量范圍寬：0～10KPa～100MPa
精度高：優于0.1%FS
穩定性好：優于0.1%FS/年
抗干擾設計，適用惡劣環境
防腐性好：316L不銹鋼或陶瓷
本安防爆
技術參數：
測量范圍寬：0～10KPa～100MPa
精度高：優于0.1%FS
穩定性好：優于0.1%FS/年
抗干擾設計，適用惡劣環境
防腐性好：316L不銹鋼或陶瓷
本安防爆
技術參數：
| 量程 | KPa | 0～10、100、500、800、1000 | |
| MPa | 0～2、100 | ||
| 壓力形式 | 表壓、絕壓 | ||
| 輸出信號（mA) | 4～20（1～5V）二線制 | ||
| 0～10（0～5V）三線制 | |||
| 精度 | 0.1 | 0.2 | |
|
非線性 遲滯性（%FS） 重復性 |
≤0.1 | ≤0.2 | |
| 零點漂移(%FS/4h) | ≤0.1 | ≤0.2 | |
|
零點及靈敏度 溫度漂移(%FS/℃) |
≤0.01 | ≤0.02 | |
| 長期穩定性(%FS/年） | ≤±0.1；≤±0.3 | ||
| 工作電壓（V) | +12～+36（標定值為+24) | ||
| 工作溫度（℃） | -20～+85 | ||
| 過載能力（%) | 300 | ||
| 負載電阻（Ω) | R=(U-12.5)/0.02-Rd其中：U為電源電壓，Rd為電纜內阻 | ||
| 響應時間(10～90%)ms | ≤1 | ||
| 測量介質 | 與316L兼容的腐蝕性介質 | ||
| 膜片材料 | 316L或陶瓷 | ||
| 殼體材料 | 1Cr18Ni9Ti | ||

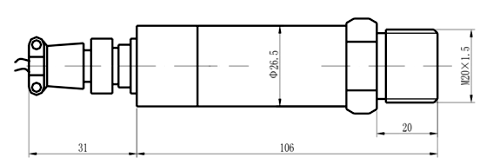

| 接口 | M20x1.5或用戶自定 | ||
| 防爆等級 | Exia II CT6 | ||
| 防護等級 | IP67 | ||
|
EYB432 |
EYB432平膜型壓力變送器 | ||||||||||||
| 代號 | 壓力類型 | ||||||||||||
| A | 絕對壓力 | ||||||||||||
| G | 表壓（相對于大氣壓測量） 可省略 | ||||||||||||
| 代號 | 測量范圍 | ||||||||||||
| 1 | 0～10KPa | ||||||||||||
| 2 | 0～35KPa | ||||||||||||
| 3 | 0～100KPa | ||||||||||||
| 4 | 0～250KPa | ||||||||||||
| 5 | 0～1.0Mpa | ||||||||||||
| 6 | 0～3.5Mpa | ||||||||||||
| 7 | 0～10Mpa | ||||||||||||
| 8 | 0～40Mpa | ||||||||||||
| 9 | 0～100Mpa | ||||||||||||
| 0 | 其他（需備注） | ||||||||||||
| 代號 | 輸出功能 | ||||||||||||
| Ａ | 4～20mA二線制 | ||||||||||||
| V | 0～5V 三線制 | ||||||||||||
| 代號 | 精度等級 | ||||||||||||
| 1 | ±0.1% | ||||||||||||
| 2 | ±0.25% | ||||||||||||
| 代號 | 管道接口 | ||||||||||||
| J1 | M20×1.5 外螺紋 | ||||||||||||
| J2 | G1/2 外螺紋 | ||||||||||||
| J3 | 其他（需備注） | ||||||||||||
| 代號 | 防爆形式 | ||||||||||||
| N | 無 | ||||||||||||
| I | 本安 | ||||||||||||
| d | 隔爆 | ||||||||||||
| EYB432 | G | 5 | A | 1 | J1 | N | （選型舉例） | ||||||
