LZ型金屬轉子流量計
-

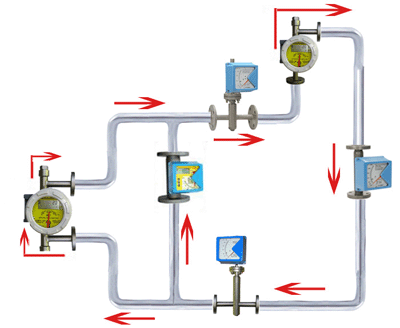

LZ型金屬管浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高，能使用多種場合的流量測量等特點。流量計主要由三部分組成：1、測量管體；2、錐形浮子；3、指示器。浮子的位移量與流量的大小成比例，通過磁耦合系統，將浮子位移量傳給指示器指示流量的大小。也可配裝不同的轉換器，將流量值轉換成4-20mA信號，實現遠距離顯示、記錄、積算和控制等功能。

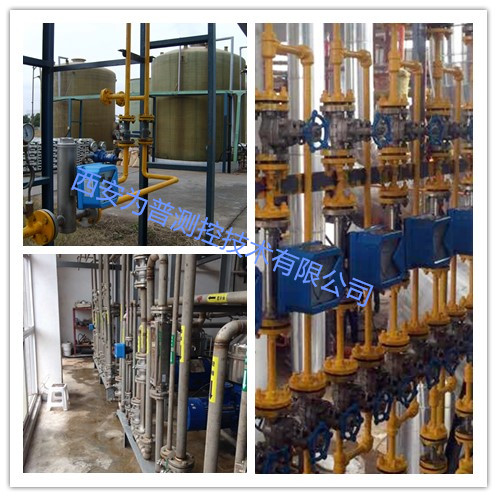

廣泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。
儀表特點：
1.適用介質：液體、氣體、蒸汽
2.不適用介質：漿液及高粘度液體
3.測量下限低，可測微小流量
4.結構簡單，堅固可靠
5.可襯里，制成防腐性流量計
6.極高的測量重復性
技術參數：
1.適用介質：液體、氣體、蒸汽
2.不適用介質：漿液及高粘度液體
3.測量下限低，可測微小流量
4.結構簡單，堅固可靠
5.可襯里，制成防腐性流量計
6.極高的測量重復性
技術參數：
| 測量范圍 | 水：2.5～100000L/h |
| 空氣：0.07～3000m³/h | |
| 量程比 | 10:1（DN≤100mm） |
| 5:1 （DN≤100mm） | |
| 精度等級 | 標準型1.5級，特殊訂貨可達1.0級 |
| 最大工作壓力 | DN15、DN25、DN40、DN50～4.0MPa |
| DN80、DN100、DN150～1.6MPa | |
| 介質溫度 | 普通型：-40℃～100℃ |
| 高溫型：-80℃～250℃ | |
| 內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ | |
| 環境溫度 | 指針式：-40℃～+65℃ |
| 智能型：-25℃～+65℃ | |
| 連接方式 | 法蘭連接、螺紋連接、卡箍連接 |
| 電氣接口 | M20×1.5（特殊要求可做） |
| 防護等級 | IP65 |
| 防爆等級 | 本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4 |
| 介質粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
| 工作電源 | 3.6V鋰電池1節，可使用一年 |
| +24VDC，紋波≤5% | |
| 測量管材質 | 304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46 |
| 浮子材質 | 304或316（不銹鋼）；FTFE或F46 |
| 型號 | 說明 | ||||||||
| LZ- | □ | -□ | □ | /□ | /□ | /□ | /□ | /□ | |
| 轉換器類型 | A | 指針型轉換器，無遠傳輸出 | |||||||
| B | 指針型轉換器，24VDC供電，輸出4-20mA | ||||||||
| C | 液晶屏顯示轉換器，自帶鋰電池供電 | ||||||||
| D | 液晶屏顯示轉換器，24VDC供電，輸出4-20mA | ||||||||
| 公稱通徑 | 15 | 15mm | |||||||
| 25 | 25mm | ||||||||
| 40 | 40mm | ||||||||
| 50 | 50mm | ||||||||
| 80 | 80mm | ||||||||
| 100 | 100mm | ||||||||
| 150 | 150mm | ||||||||
| 工作號 | 請參照表2選取適用的測量范圍對應的工作號 | ||||||||
| 測量介質 | L | 液體 | |||||||
| G | 氣體 | ||||||||
| 儀表材質 | 1 | 304不銹鋼 | |||||||
| 2 | 316不銹鋼 | ||||||||
| 3 | 304不銹鋼外殼，聚四氟乙烯襯里 | ||||||||
| 4 | 特殊材質 | ||||||||
| 結構形式 | E | 垂直安裝型 | |||||||
| F | 水平安裝型 | ||||||||
| 附加結構 | 1 | 標準結構型 | |||||||
| 2 | 帶保溫夾套型 | ||||||||
| 3 | 帶氣體阻尼型 | ||||||||
| 4 | 高溫型（上限250℃） | ||||||||
| 5 | 高壓型 | ||||||||
| 防爆等級 | N | 不防爆 | |||||||
| A | 本安防爆：ExibⅡCT4 | ||||||||
| E | 隔爆：ExdⅡBT4 | ||||||||

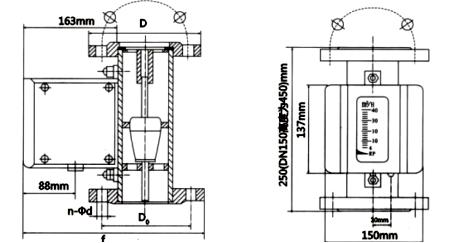

1. 垂直安裝型外形及安裝尺寸
2. 水平安裝型外形及安裝尺寸
| 公稱通徑（mm） | 儀表耐壓 | D。 | D | F | n-φd |
| DN15 | 4.0 | 65 | 95 | 224 | 4-φ14 |
| DN 25 | 4.0 | 85 | 115 | 256 | 4-φ14 |
| DN 40 | 4.0 | 110 | 150 | 266 | 4-φ18 |
| DN 50 | 4.0 | 125 | 160 | 285 | 4-φ18 |
| DN 80 | 1.6 | 160 | 195 | 306 | 8-φ18 |
| DN 100 | 1.6 | 180 | 215 | 336 | 8-φ18 |
| DN 150 | 1.6 | 240 | 280 | 366 | 8-φ18 |
| 通徑DN（mm） | 耐壓（MPa） | D。 | D | H | L | n-φd |
| 15 | 4.0 | 65 | 95 | 385 | 250 | 4-φ14 |
| 25 | 4.0 | 85 | 115 | 395 | 250 | 4-φ14 |
| 40 | 4.0 | 110 | 150 | 465 | 300 | 4-φ18 |
| 50 | 4.0 | 125 | 160 | 460 | 300 | 4-φ18 |
| 80 | 1.6 | 160 | 195 | 445 | 400 | 8-φ18 |
| 100 | 1.6 | 180 | 215 | 435 | 400 | 8-φ18 |
