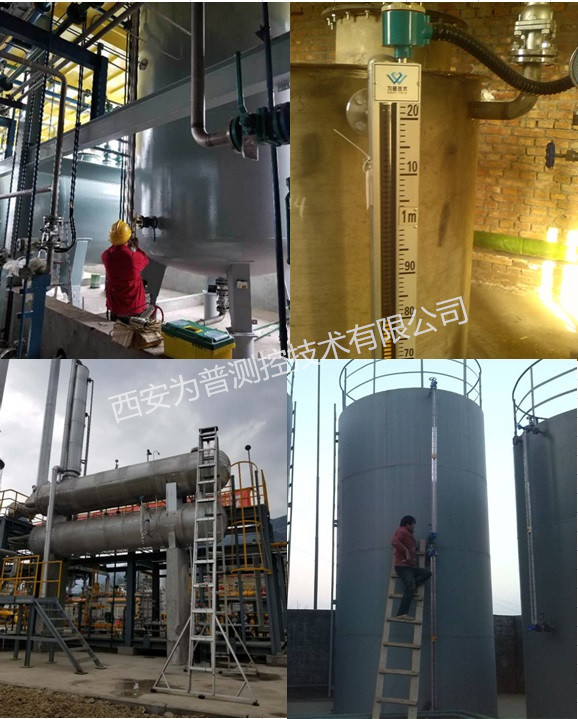

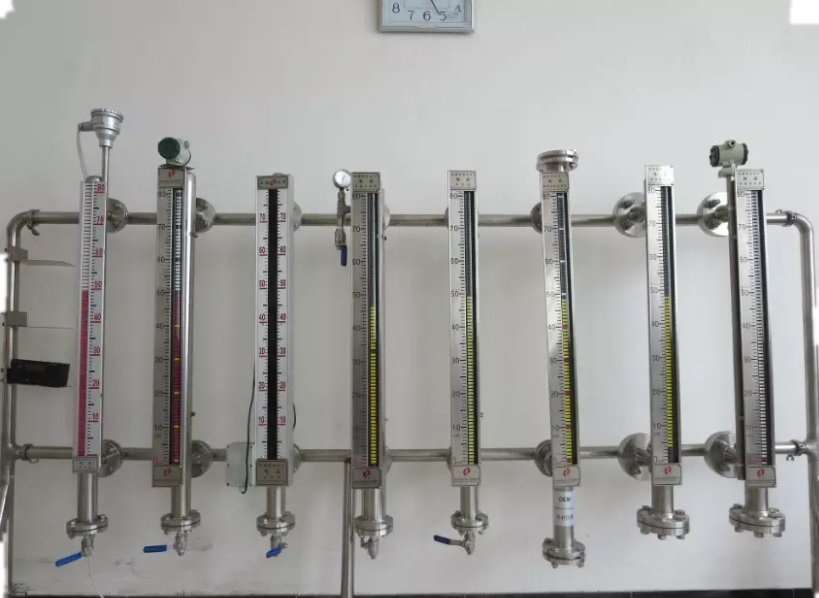

側裝磁翻板液位計
-
側裝磁翻板液位計，可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯示。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。該液位計系列是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質 液位測量。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、先進性、實用性。
儀表特點：
1.適合容器內液體介質的液位、界位的測量。除現場指示外，還可根據要求配遠傳變送器、報警開關、控制開關，檢測功能齊全。
2.指示機構與被測介質完全隔離，因而密封性高，使用安全。
3.指示新穎，讀數直觀醒目，觀察指示器的方向可根據用戶需要改變角度。
4.耐腐蝕，無需電源，防爆。
5.測量范圍大，不受貯槽高度限制。
6.結構簡單，安裝方便，維護費用低。
技術參數：
1. 測量范圍：300mm～6000mm（＞6000mm）
2. 安裝形式：側面安裝、頂部安裝、底部安裝、訂貨時請說明
3. 本體材質：不銹鋼、工程塑料、玻璃鋼、聚四氟、316 等
4. 儀表結構：側裝、頂裝及保溫夾套型
5. 顯示方式：1.現場直讀; 2.上下限報警(輸出信號:常開或常閉);
6. 遠程傳輸：輸出信號4～20mA
7. 連接方式：螺紋連接、法蘭連接等
8. 介質溫度：-20℃～80℃、80℃～480℃
9. 測量精度：≤±10mm.
10. 介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3
11. 公稱壓力：0～2.45Mpa、2.45Mpa～9.6Mpa
12. 防護等級：IP65
13. 電源引入口：M20×1.5（內螺紋）
14. 防爆形式、防爆標志：隔爆型、dIIBT4
1.適合容器內液體介質的液位、界位的測量。除現場指示外，還可根據要求配遠傳變送器、報警開關、控制開關，檢測功能齊全。
2.指示機構與被測介質完全隔離，因而密封性高，使用安全。
3.指示新穎，讀數直觀醒目，觀察指示器的方向可根據用戶需要改變角度。
4.耐腐蝕，無需電源，防爆。
5.測量范圍大，不受貯槽高度限制。
6.結構簡單，安裝方便，維護費用低。
技術參數：
1. 測量范圍：300mm～6000mm（＞6000mm）
2. 安裝形式：側面安裝、頂部安裝、底部安裝、訂貨時請說明
3. 本體材質：不銹鋼、工程塑料、玻璃鋼、聚四氟、316 等
4. 儀表結構：側裝、頂裝及保溫夾套型
5. 顯示方式：1.現場直讀; 2.上下限報警(輸出信號:常開或常閉);
6. 遠程傳輸：輸出信號4～20mA
7. 連接方式：螺紋連接、法蘭連接等
8. 介質溫度：-20℃～80℃、80℃～480℃
9. 測量精度：≤±10mm.
10. 介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3
11. 公稱壓力：0～2.45Mpa、2.45Mpa～9.6Mpa
12. 防護等級：IP65
13. 電源引入口：M20×1.5（內螺紋）
14. 防爆形式、防爆標志：隔爆型、dIIBT4
| UHZ- | 磁性液位計 | |||||||||||
| 代碼 | 結構形式 | |||||||||||
| A | 側裝式（標準型） | |||||||||||
| B | 頂裝式 | |||||||||||
| 代碼 | 結構形式 | |||||||||||
| 00 | 標準型 | 05 | 液化氣型 | |||||||||
| 01 | 高壓型（壓力＞2.5mPa） | 06 | 食品型 | |||||||||
| 02 | 低溫型 | 07 | 防腐性 | |||||||||
| 03 | 高溫型（T＞150℃） | 08 | 內浮子側裝型 | |||||||||
| 04 | 夾套加熱式 | |||||||||||
| 代碼 | 輸出 | |||||||||||
| N | 無輸出 | |||||||||||
| P（X） | 繼電器數量 | |||||||||||
| B | 4-20mA輸出 | |||||||||||
| C | 4-20mA輸出+兩個繼電器輸出 | |||||||||||
| 代碼 | 測量范圍（側裝式為兩側法蘭中心距） | |||||||||||
| （）mm | ||||||||||||
| 代碼 | 液位計材質 | |||||||||||
| S | 304不銹鋼 | |||||||||||
| L | 316L | |||||||||||
| P | UPVC | |||||||||||
| A | ABS | |||||||||||
| T | 不銹鋼內襯四氟 | |||||||||||
| 代碼 | 測量密度 | |||||||||||
| （）單位g/cm³ | ||||||||||||
| 代碼 | 法蘭尺寸： | |||||||||||
| 1 | 標準型為GB DN25 PN1.6 | |||||||||||
| 2 | 其他（注明） | |||||||||||
| 代碼 | 防爆形式 | |||||||||||
| N | 不防爆 | |||||||||||
| d | 隔離防爆 | |||||||||||
| i | 本安防爆 | |||||||||||
| 代碼 | 排污閥 | |||||||||||
| Ｎ | 不帶排污閥 | |||||||||||
| V | 帶排污閥 | |||||||||||
| UHZ- | A | 00 | B | （2000） | S | （1） | 1 | N | Ｖ | 舉例 | ||
結構原理： 液位計根據浮力原理和磁性耦合作用研制而成。當容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅或白翻轉180度，當液位上升時，翻柱有白色轉為紅色，當液位下降時，翻柱又紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
